Analyse technique des problèmes de Valvetronic 285A 285C
Sur les moteurs BMW N42B18 et N42B20, le code défaut 285A 285C correspond à une défaillance fonctionnelle du système Valvetronic, plus précisément :
Incapacité du système à atteindre, reconnaître ou maintenir les positions de référence de l’arbre excentrique lors de l’initialisation ou en fonctionnement.
Le défaut est généralement déclenché lorsque la position mesurée de l’arbre excentrique ne correspond pas à la position théorique demandée ou lorsque l’apprentissage des butées Valvetronic échoue
Ce défaut entraîne très souvent :
- Désactivation complète du Valvetronic
- Passage en mode papillon de secours
- Fonctionnement moteur fortement dégradé
2. Architecture Valvetronic N42 – Rappel technique
- Chaîne fonctionnelle Valvetronic
- DME (me9.2)
- Module Valvetronic (VVT)
- Moteur Valvetronic (DC) 12v circuit haute puissance direct de la batterie vers le module vvt protégé par un fusible (rarement fautif)
- Arbre excentrique
- Capteur de position arbre excentrique (Hall analogique)
La moindre incohérence dans cette chaîne provoque :
- une désactivation du système
- une cascade de défauts secondaires
3. Spécificités électroniques du N42 (point critique)
Le me9.2 du N42 ne hiérarchise pas correctement les défauts, génère de nombreux codes par propagation, en gros on a une salade de défauts causaux et consécutifs. Un défaut principal va en provoquer 10 en cascade.
Le moteur en marche ayant un seul défaut Valvetronic peut générer 10 à 15 erreurs parasites :
- VANOS
- débitmètre
- papillon
- ratés combustion
- mélange pauvre / riche
- Problème dans les capteurs de vanos
- Problème de communication avec le module VVT 285C
- …
4. Logique d’initialisation Valvetronic (clé du diagnostic)
À chaque mise du contact :
- Le DME alimente le module VVT
- Le moteur Valvetronic est déplacé vers :
- butée haute
- butée basse
Le capteur d’arbre excentrique renvoie :
- position
- vitesse de déplacement
- Cohérence angulaire
Le DME valide :
- amplitude
- Linéarité
- Temps de réponse
Tout échec à cette étape déclenche le 285A , une gestion de l’alimentation en air par le papillon et un passage en limpmode.
5. Analyse causale détaillée du code 285A
5.1 Moteur Valvetronic (cause n°1)
Défaillances constatées :
- grippage de l’engrenage réducteur
- couple moteur insuffisant
- vitesse de déplacement hors tolérance
- fin de course non atteinte dans le temps imparti
- Moteur HS
Conséquences :
- apprentissage butées impossible
- incohérence position réelle / position calculée
- déclenchement immédiat du 285A
Test recommandé :
Déposer le moteur Valvetronic
Alimentation directe 12 V sur les choses du moteur(polarité inversable)
le moteur est assez puissant, l’alimenté en directe sans le démonter hors du moteur de la voiture risque de causer une casse de l’arbre excentrique, il est très important de sortir le moteur Valvetronic du moteur pour faire ce test !!!
Vérifier pendant vos test du moteur :
- régularité
- absence de point dur
- couple suffisant
⚠️ Un moteur qui tourne à vide mais faible en charge peut quand même être HS.
Le couple du moteur doit entrainé vos doigts si vous essayez de stopper la rotation facilement. La vitesse de rotation n’est pas très rapide. En gros le moteur doit vous donner un ressentit de moteur de visseuse en vitesse 1 (position visage pas perçage) du moins c’est l’impression que ça m’a donné au moment de tester le miens. Si il fonctionne bien passé au changement du capteur.

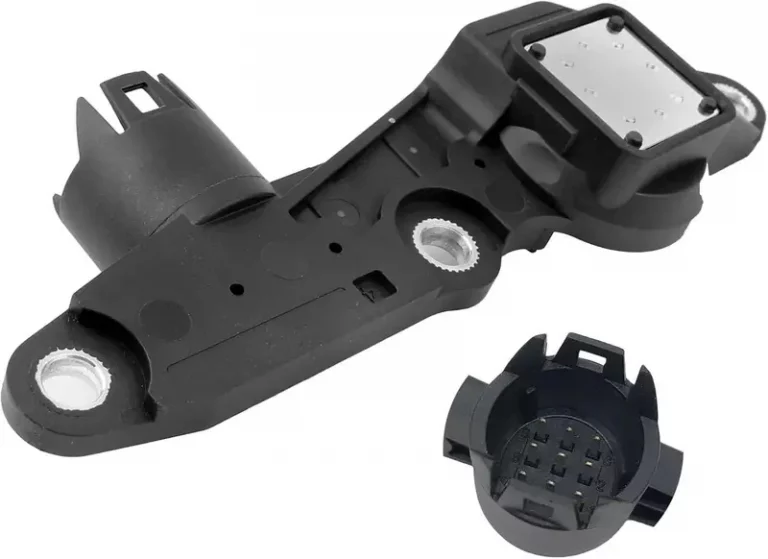

5.2 Capteur de position d’arbre excentrique (cause n°2)
Capteur absolu analogique extrêmement sensible.
Défaillances fréquentes :
- dérive du signal
- pollution par l’huile moteur le capteur a tendance à perdre son étanchéité et il devient HS par la suite
- perte de précision angulaire
- bruit électrique interne
Le DME ( calculateur moteur ) ne détecte pas toujours un défaut direct génère des codes flous ou indirects. Surtout valable pour le N42, avec gestion du valvetronic séparé du calculateur moteur. Sur le N46, l’électronique à été fiabilisée (gestion directe par le calculateur du valvetronic) et meilleur gestion des défauts moteurs.
⚠️ Aucun test fiable au multimètre ou à l’oscilloscope standard
Le seul diagnostic fiable reste le remplacement par un OEM strict (VDO chez moi), si le précédent diagnostic du moteur Valvetronic montre que celui ci fonctionne bien.
5.3 Module Valvetronic (VVT)
Défaillance plus rare mais possible. Le module VVT est situé sous la batterie. Honnetement c’est un problème assez rare, le capteur vient est souvent le responsable.
Causes :
- oxydation interne
- infiltrations acides (batterie)
- soudures fragilisées
- défaut de pilotage moteur DC
Symptômes typiques :
défauts de communication (285c), moteur Valvetronic inactif malgré alimentation correcte, défauts intermittents dépendant température / humidité
5.4 Arbre excentrique valvetronic
Un problème d’arbre peut aussi générer une avalanche de code, globalement vous serez obligés de démonter le couvre culasse pour résoudre le moindre problème de valvetronic. Vous aurez la vision sur globalement l’ensemble du sytème une fois le couvre culasse retirés, il faudra du coup vérifier que l’arbre excentrique présente bien et que les lingutes ou ressorts de linguets ne sont pas cassés. Si ce n’est pas le cas changés en priorités votre capteur VVT, c’est l’erreur la plus fréquente.
Défauts observés (rares mais critiques) :
- arbre légèrement voilé
- grippage partie
- linguets cassés
- ressorts de rappel endommagés
Conséquence :
- résistance mécanique anormale
- surcharge moteur Valvetronic
- apprentissage impossible
- avalanche de codes incohérents
6. Causes indirectes déclenchant un faux 285A
6.1 Débitmètre
valeur de charge incohérente, le DME coupe le Valvetronic par sécurité
6.2 Prises d’air
mélange hors plage, désactivation Valvetronic en stratégie de secours
6.3 Batterie / alimentation
tension < 11.8 V lors de l’apprentissage
courant insuffisant pour moteur Valvetronic
Bref vous l’aurez compris quand on à un problème de valvetronic c’est un sacré noeud de sac à diagnostiquer sur ce moteur. Pour vous éviter de galérer, suivez les étapes ci dessous.
7. Méthodologie de diagnostic recommandée
Phase 1 – Lecture brute
- Lire tous les codes
- Ne rien effacer
- Identifier la densité d’erreurs Valvetronic
- Noter tout les codes erreurs
Phase 2 – Diagnostic statique (fondamental)
C’est la Clé du succès dans la résolution de panne Valvetronic sur ce moteur. Il faut diagnostiquer le moteur en statique (moteur éteint), position de clé sur 2 pour débloquer le calculateur (sans démarrer la voiture)
- Effacement complet des codes
- Coupure contact
- Contact remis sans démarrage
- Nouvelle lecture sans démarrage.
- Les défauts présents à ce stade sont structurels et ce sont les premiers a réglés.
Normalement si vous réglés ces problèmes, tout ceux qui apparaissent en dynamique moteur en marche (debimètre,…) n’apparaîtront plus (code parasites) .
Phase 3 – Tests ciblés
Ordre strict :
- Batterie / masse, mesurer la tension si + de 12v passé au check suivant
- Moteur Valvetronic: checker que le moteur fonctionne en le démontant et en alimentant le moteur en 12 v c’est un bipolaire donc peut importe le sens d’alimentation ( -/+) chécké qu’il tourne bien de manière régulière. Le changer si il est defectueux. Si le moteur tourne bien passer au check suivant.
- Capteur arbre excentrique, impossible a checké, il faut le changer directement. Si il est à l’origine du problème dès que vous allez remettre le contact (sans démarrer, sans remonter le couvre culasse), vous allez vous rendre compte que l’apprentissage de butée se fait tout seul. Si ça ne marche toujours pas passer à l’étape suivante.
- Faisceau / module VVT vérifier le faisceau de l’huile peut remonter par capilarité dans le calculateur se qui peut fausser la lecture de capteur, demonter le calculateur moteur et retiré les connexions, verifier qu’il n’y a pas d’huile sur les connexions du calculateur. Checké la continuitée du faisceau vers le module VVT, si tout semble ok changez le module VVT. Si ça ne marche toujours pas passer à l’étape suivante
- Cinématique mécanique, une fois toute les étapes précédente checké, le problème sera surement d’ordre mécanique, donc un problème probable au niveau de l’arbre excentrique lui meme ou les linguets. Dans ce cas changé l’ensemble par un d’occasion. Ce problème est assez rare.
8. Procédure d’apprentissage Valvetronic
L’apprentissage si tout fonctionne doit se faire tout seul avant chaque démarrage (il n’y a pas réellement besoin de lancer un apprentissage forcé).
9. Conclusion technique
Le code défaut 285A sur N42 résulte toujours d’une incapacité physique ou électronique du système Valvetronic à se calibrer correctement.
Dans 80 à 90 % des cas, la cause est le capteur d’arbre excentriqu, par la suite le moteur VVT.
Un diagnostic rigoureux permet : d’éviter le remplacement inutile du moteur, du VANOS, du débitmètre ou de calculateurs.
Sur ce moteur au niveau des pannes Valvetronic, il faut se fier au codes a 20%, il faut se dire que le défaut est localisé au niveau du Valvetronic en statique et tester et changer en premier les composants réputés pour être fragiles (moteur et capteur) et investigué d’avantage si pas de résolution.
Surtout prendre des pièces OEM pour les capteurs et moteurs VVT. Il faut payer le prix fort, j’ai deja monté un capteur Aftermarket par exemple qui ne fonctionne pas pouvant mener à une mauvaise résolution de panne. J’ai monté aussi un capteur issu du moteur N46, pareil celui-ci ne s’est avéré pas faire le Job. Globalement il faut en prendre un qui ressemble exactement à celui que vous avez sur votre moteur et le prendre sous une marque OEM.
