L’embrayage est l’un des organes les plus sollicités du système de transmission.
Sa mission : transmettre le couple moteur à la boîte de vitesses, tout en permettant un passage fluide des rapports.Avec le temps, le disque d’embrayage s’use à cause des frottements répétés entre le volant moteur, le plateau de pression et les garnitures de friction. Il ne s’agit ni plus ni moins que du meme principe que le couple plaquettes disque de freins.
Savoir évaluer cette usure permet de décider si l’on peut remonter un embrayage existant ou s’il faut le remplacer. Cet article détaille les méthodes de mesure et les critères techniques utilisés dans l’industrie automobile.
⚙️ 1. Composition d’un disque d’embrayage
Avant de mesurer son usure, il faut comprendre sa conception mécanique.

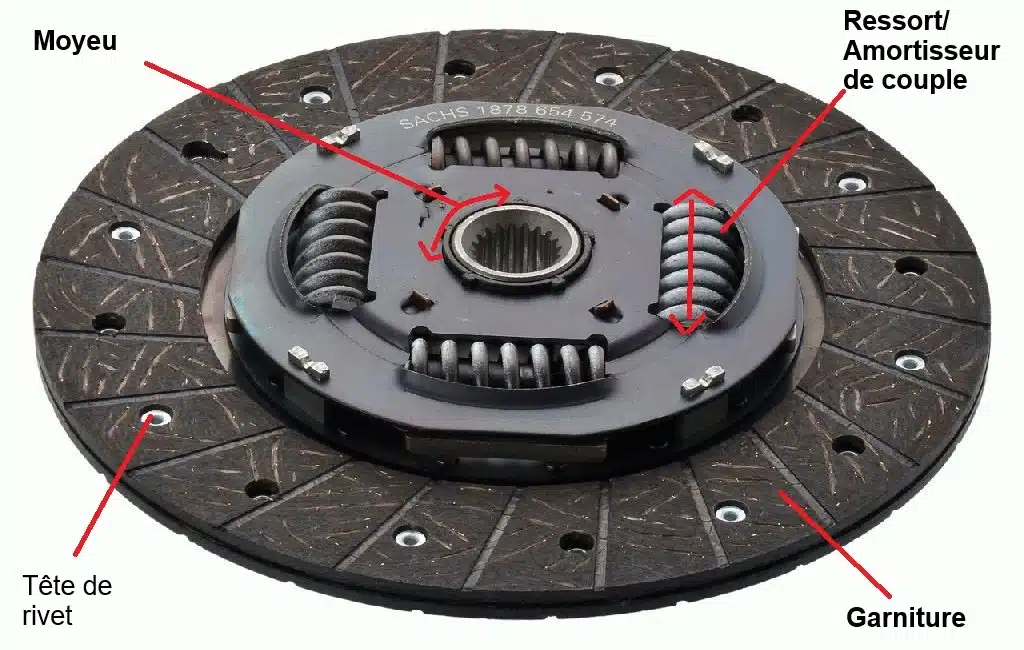

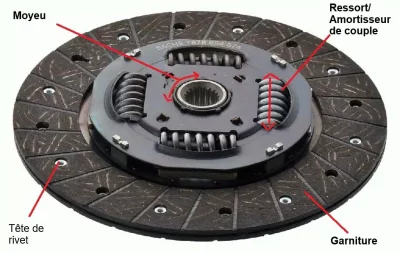

Un disque d’embrayage est constitué de :
- Un moyeu cannelé : transmet le couple moteur à la boîte de vitesses.
- Des ressorts d’amortissement : absorbent les chocs et les vibrations.
- Des garnitures de friction (ou patins) : zones de contact avec le volant moteur et le plateau de pression.
- Un plateau support métallique : assure la rigidité de l’ensemble.
L’efficacité du système dépend de trois facteurs :
- la pression de contact,
- la surface de friction utile,
- et le coefficient de frottement.
🧰 2. Identifier les signes d’usure
L’usure d’un disque d’embrayage se manifeste sur plusieurs éléments.
Voici un tableau synthétique :
| Élément | Type d’usure | Conséquence |
|---|---|---|
| Garnitures | abrasion, vitrification | glissement, perte d’adhérence |
| Moyeu | jeu cannelures | bruits, jeu d’accouplement |
| Plateau support | déformation thermique | vibrations |
| Plateau de pression | creusage, bleuissage | perte de couple transmis |
On va donc regarder globalement que:
Il n’y a pas trop de jeu entre le moyeu et le plateau support (jeu latéral), meme si en soit ce ne sera pas la première partie qui lachera, celle-ci peut causer un bruit de vibration quand le moteur n’est pas en charge.
Les garnitures ne soient pas hs
Que l’ensemble semble est en état correct et n’est pas déformé.
🔬 3. Mesurer l’usure des garnitures de friction
✅ a. Mesure de l’épaisseur résiduelle
Chaque disque possède une épaisseur neuve et une limite d’usure.
- Méthode : mesurer avec un pied à coulisse ou un micromètre à plusieurs endroits.
- Valeurs typiques :
- Neuf : environ 8 mm
- Limite : 5 mm ou 1 mm avant affleurement des rivets
👉 Si la tête de rivet est à moins de 0,3–0,5 mm de la surface, le disque est hors tolérance, il vaut mieux le changer.

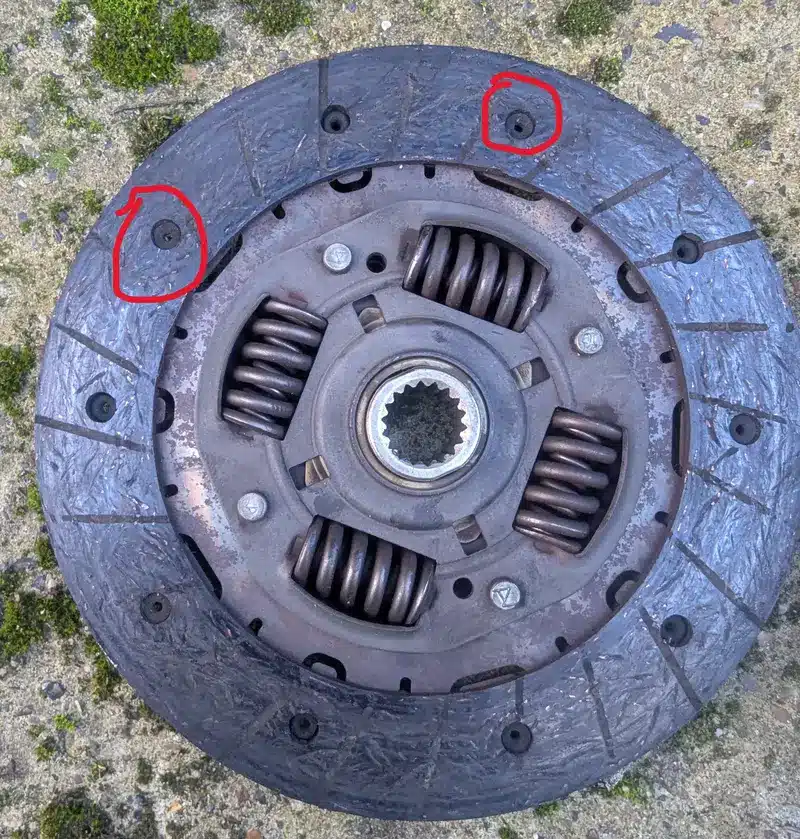

Ici le disque d’embrayage est bien entamé, mais la limite d’usure de la garniture n’est pas encore atteinte après mesure, il reste encore 0,8mm. C’est un disque que je n’ai pas remonté car celui-ci n’est pas très chere et je mise sur une durée de vie de mon moteur d’encore 100000km avec un usage ville. En l’état celui-ci aurait pu parcourir encore au moins 30000-50000km soit 2-3 ans.
L’usure sur ce disque est présente au niveau des ressort / amortisseur de couple (le moyeau central à un jeu axial et de rotation). Il présente aussi une usure des garnitures avancée.
🔎 b. Inspection visuelle
- Aspect vitrifié : surface lisse et brillante → perte d’adhérence.
- Traces bleues ou brûlées : surchauffe localisée.
- Fissures : fatigue thermique → remplacement impératif.

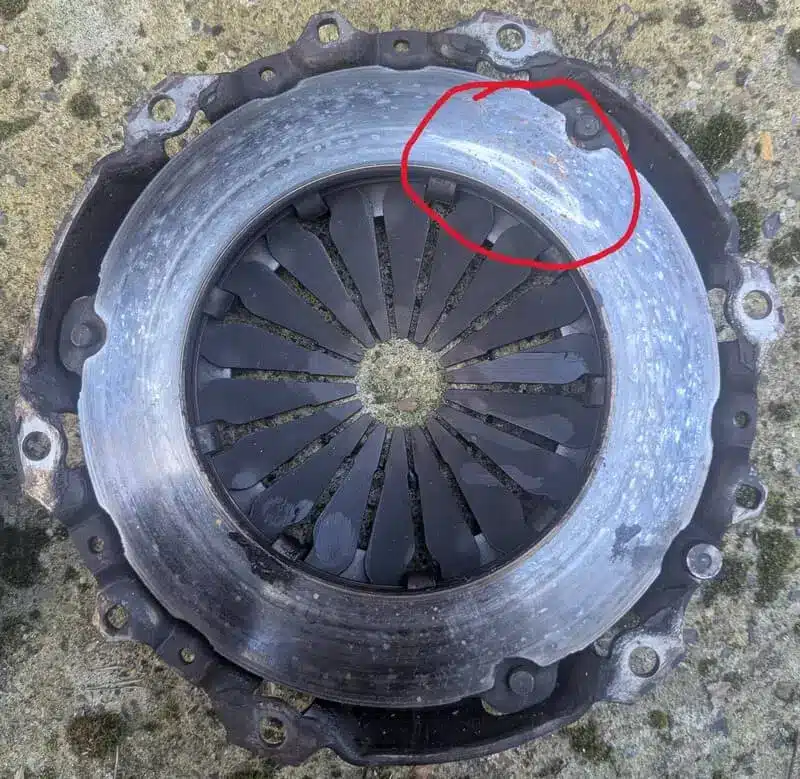

Dans ce cas le plateau de pression présente une trace bleu et quelques marque, néanmoins au vue de la faible puissance du moteur 110 ch et du faible couple ( tu5jp4), celui ci pourrait etre encore utilisé avec un nouveau disque pour au moins 100000km, c’est rarement le premier éléments qui subit le plus la fatigue mécanique.
Moyenne durée de vie de l’embrayage en fonction du type d’usage.
| Type d’usage | Conditions typiques | Durée de vie moyenne | Observations |
|---|---|---|---|
| 🚦 Conduite urbaine | Démarrages fréquents, embouteillages, arrêts répétés | 60 000 à 100 000 km | Usure accélérée à cause du patinage constant et de la chaleur accumulée. |
| 🛣️ Conduite mixte (ville + route) | Circulation variée, conduite fluide sur route | 100 000 à 160 000 km | Durée moyenne observée sur la plupart des véhicules particuliers. |
| 🌾 Conduite rurale / campagne | Peu d’arrêts, régimes stables, longs trajets | 160 000 à 200 000 km | Longévité maximale : moins de sollicitations, embrayage rarement sollicité. |
| 🏔️ Conduite montagneuse | Pentes, démarrages en côte, frein moteur fréquent | 70 000 à 120 000 km | Sollicitations thermiques fortes, usure des garnitures et du plateau. |
| 🚚 Utilitaire / remorque / 4×4 | Charge élevée, couple moteur élevé | 50 000 à 120 000 km | Le couple transmis use plus rapidement la garniture et le diaphragme. |
En Mixte:
On peut faire un calcul simple si un disque neuf à une durée de vie 130.000km dans un environnement de conduite mixte. Alors:
| Distance mesurée au pied a coulisse avant tete de rivet | Distance Restante à parcourir |
| 2,5mm (neuf) | 130000km |
| 1.25mm | 65000km |
| 1mm | 52000km |
| 0.5mm | 26000km |
| <0.5 | Risque de casse des garnitures ou perte de frictions (embrayage qui patine) |
A la campagne ou conduite rurale (moins de solicitation de l’embrayage et de la boite de vitesse):
| Distance mesurée au pied a coulisse avant tete de rivet | Distance Restante |
| 2,5mm (neuf) | 200000km |
| 1.25mm | 125000km |
| 1mm | 80000km |
| 0.5mm | 40000km |
| <0.5 | Risque de casse des garnitures ou perte de frictions (embrayage qui patine) |
🧭 4. Contrôle du plateau de pression et du volant moteur
Même un disque “acceptable” ne garantit pas la performance globale. Il faut aussi examiner le plateau de pression et le volant moteur.
🪞 a. Planéité et rugosité
- Contrôler au comparateur : tolérance < 0,05 mm.
- Une surface creusée réduit la pression de contact → patinage assuré.
🧩 b. Force de serrage du diaphragme
Le plateau de pression applique une force sur le disque qui le maintient en place lorsque l’on relache l’embrayage.
Avec le temps, le diaphragme perd de sa raideur : la force de serrage diminue.
Si la perte dépasse 15 %, mieux vaut remplacer l’embrayage complet.
👉 L’usure excessive entraîne donc une perte progressive de couple transmissible, jusqu’à provoquer du patinage.
🔄 6. Peut-on remonter un embrayage usé ?
✅ Oui, si :
- L’épaisseur des garnitures > 5 mm
- Les surfaces du volant et du plateau sont planes
- Le diaphragme conserve sa raideur nominale
- Aucun jeu excessif sur l’axe du disque au niveau des cannelures
❌ Non, si :
- Rivets visibles ou affleurants
- Garnitures vitrifiées ou brûlées
- Plateau déformé ou bleuâtre
- Faux-rond > 0,2 mm
🧾 Conclusion
Pour mesurer l’usure d’un disque d’embrayage, il faut regarder dans la globalité tout ce qui entoure le système (plateau de pression/ butée/ disque et volant moteur) mais aussi l’usage future de la voiture, l’accessibilité pour le demontage de l’embrayage,… Est ce que l’on est pret à se retaper la main d’oeuvre d’ici 40000km, est ce que la voiture vaut encore le coup dans 40000km ou elle va faire encore 2 ans et après elle finira à la casse,…
Autre paramètre important à prendre en compte, c’est la puissance de votre moteur, le couple et le poids. Si ce véhicule, est destiné à un usage intensif dans ce cas prenez en compte ce paramètres pour savoir si il est préférable ou non de changer votre embrayage.
Je recommande vivement si vous pensez que votre mécanisme d’embrayage semble encore bon, de changer impérativement la butée d’embrayage, qui est globalement la première chose qui lache sur ce mécanisme.
Par ordre de grandeur de fatigue mécanique, les élements sensibles sont:
- Butée d’embrayage (première chose à lacher)
2. Disque d’embrayage
3. Plateau de pression
Un retour d’expérience, une question? Faites le nous savoir en commentaire.
